特点
■使用触摸屏轻松操作
可通过触摸屏直观地进行操作,十分简便。
■搭载有大容量内置存储器
搭载了约为100MB的大容量内置存储器。仅主机即可保存大约3星期的测量数据。
(6点输入、数据记录周期1秒、文件保存周期1小时、仅二进制格式、6通道、记录最大/最小值记录时)
■采用SD存储卡作为外部存储器
关于外部存储器,采用了标准存储卡即SD/SDHC存储卡。
SD卡 最大2GB,SDHC卡 最大32GB
■无纸化特有的丰富显示
仅靠画面上的按钮,即可简单地在条形图、趋势图或是数字间切换画面显示。可根据用途进行灵活的显示。另外,点击画面的频道,还可以方便地进行趋势的重点显示以及设定确认。
■搭载运算功能
除了可以进行输入的四则运算以及积分功能,还搭载了将从DI及通信中获得的数据也作为测量值进行记录的运算功能。
■标准附带电脑辅助软件
标准附带可以通过SD卡在电脑上进行参数设定的参数装载机,以及可以在电脑上浏览、解析测量数据的数据查看器。
■尺寸小巧
150(W)×144(H)×181.8(D)mm (包括端子排罩)
1.0kg的小型轻量尺寸(6点输入,无选购配件)
■12点记录
最大可对热电偶22量程、电阻温度检测器4量程以及直流电压/电流输入8量程进行12点记录。
■标准配备以太网功能
可以使用FTP服务器、HTTP服务器、SNTP客户端、Modbus TCP功能。

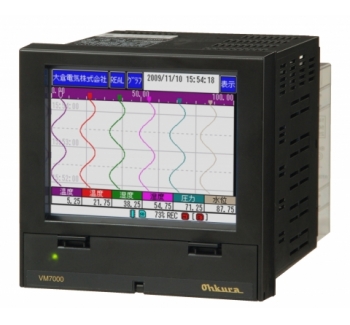

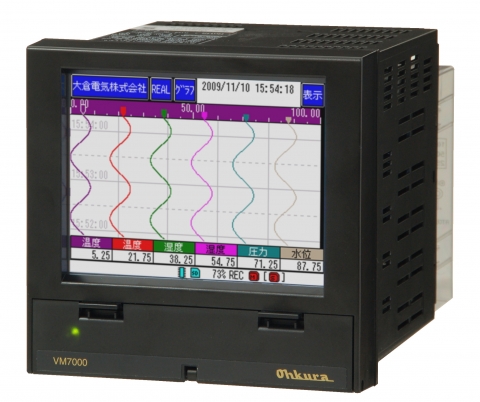

标题 | 项目 | VM7000A |
模拟输入 | 通道数 | 3、6、9、12组通道 (选择DI/DO或Relay卡后,本体最大为9组通道数) |
量测周期 | 100ms | |
量测类型 | 直流电压 (±10mV,0-20mV,0-50mV,±200mV,±1V,±10V,0-5V) | |
直流电压:4-20mA (外接电阻) | ||
热电偶:K,E,J,T,WRe5-26,N,PLII,U,L,R,S,B,PR40-20,Au-Fe | ||
测温阻抗体:Pt100、JPt100 | ||
精确度 | 满刻度的±0.1%+1digit 以內 | |
警报功能 | 设定数 | 每一个通道可设定4组警报 |
输出 | 1组晶体管输出 | |
显示画面 | 背光源壽命 | 50000小时 |
显示模式 | 曲线图(水平/垂直)、数字显示、柱状图、历史资料、警报列表 | |
储存机能 | 内存 | 內建100MB,最大可外扩至32GB SD/SDHC Card |
储存周期 | 1~3600秒 | |
通讯接口 | 标准配备 | 以太通讯模块 (通讯协议:Modbus TCP/IP,10Base T) |
选购配备 | RS-485 Modbus Protocol | |
其他规格 | 供应电源 | 100~240VAC,50/60 Hz |
耗电量 | 約 47VA (200VAC) | |
产品尺寸 | 盘面型150(W) ×144(H) ×186 (D) mm | |
Relay Card (选购) | 6組 Relay 輸出 | |
DI/DO Card (选购) | D/I : 9点晶体管输入 D/O : 12点晶体管输出 |
