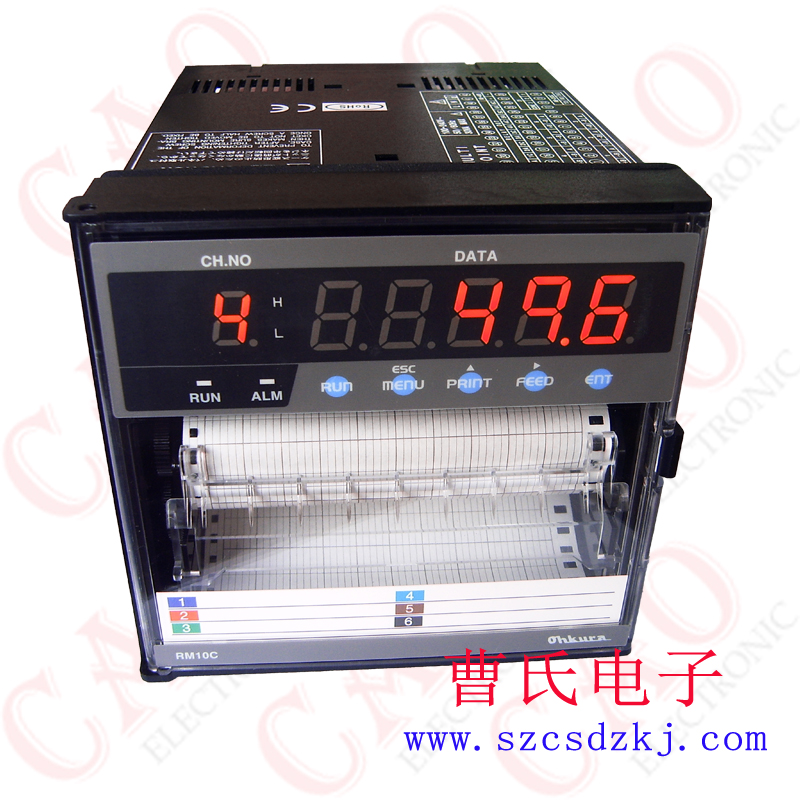

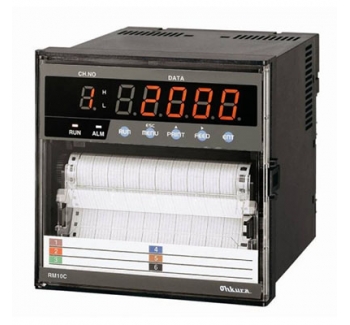

Specification Sheet
特点
特点 ■深度较浅
外形尺寸144W×144H×150D(mm)，可以组装到小型屏幕上
■防尘、防水性能出众
支持IP-65，可设置于食品、电炉等恶劣环境中
■重量轻
重量1.5Kg（打点式）
■更容易看清的大型LED
采用了文字高度为18mm的大型LED。
■标准配置
具有通信功能(RS-232C)，支持多量程。
■操作性能出众
采用操作方便的5键设计，实现操作步骤的标准化。
■消耗部件的标准化
考虑到顾客的易用性，实现消耗部件的标准化。
■符合规格
UL、CSA、CE标志
标题 | 项目 | 笔式记录器 | 打点式记录器 |
入力讯号 | 测量点数 | 1, 2 | 6 |
测量周期 | 125ms | 10s/6ch | |
入力种类 | 直流电压：±10mV、0~20mV、0~50mV、±200mV、±1V、±10V、0~5V | ||
直流电压：4-20mADC (需要并接250Ω) | |||
热电偶：R、S、B、K、E、J、T、C、N、PR40-20、PL2、Au-Fe、U、L | |||
测温阻抗体：Pt100、JPt100 | |||
性能 | 精度 | ±(0.2% of rdg + 3digits) 以下 | |
噪声比 | 常模抑制比(NMRR)：60dB以上. (50/60Hz±0.1Hz) | ||
绝缘阻抗 | 各端子与地面之间，0.5KVDC 20MΩ以上 | ||
最大耐压 | 電源端子與接地端子之間，1.5kVAC (1分鐘之間) | ||
入力端子與接地端子之間，0.5kVAC；入力端子之間，0.2kVAC (1分鐘之間) | |||
警報 | 出力數量 | 3 點 | 6 點 |
接點容量 | 250VAC或30VDC：最大3A；125VDC：最大0.5A | ||
通讯接口 | RS-232C (標準)、RS-485 (選配) | ||
電源 | 額定電壓 | 100-240VAC (50/60Hz) | |
損耗功率 | 30VA以下 (100VAC) | 25VA以下 (100VAC) | |
結構 | 本体結構 | 盤面式安裝面板，IP65防塵、防水等級 | |
本体尺寸 | 144(寬)x144(高)x150(深)mm | ||
本体重量 | 1.8kg 以下 | 1.5kg 以下 | |
工作环境 | 溫度: 0-50℃、濕度:20-80%RH | ||
记录方式 打印方式 | 列印方式 | 一次性的触摸笔 | 色带 |
打印周期 | 1.0s 以下 | ||
10.0s/6ch 以下 | |||
记录纸尺寸 | 長:16m，寬:114mm，摺疊後的寬度:40mm (有效記錄幅寬：100mm) | ||
走纸速度 | 5-12000mm/hr (41項可選) | 0-1500mm/hr (34項可選) | |
记录颜色 | No.1(紅色)、No.2(綠色) | No.1(紫色)、No.2(紅色) | |
印字颜色 | 紫色 | 紫色、红色、绿色、青色、茶色、黑色 | |
包装：纸箱
数量：一大箱6台
